Mittarin tyyppikartoitus analogisille mittareille

Tavallisimmat asteikko mallit

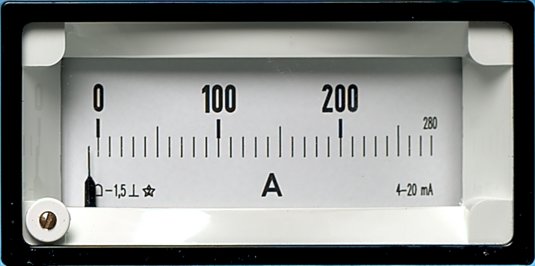

90°-asteikko

  1. Mahdollinen ylilyöntialue, tässä 400-800A (2In), Vaihtoehdot; ilman ylilyöntialuetta, 1,2 x, 2 x tai 5x (erikoisasteikot kysyttäessä!)
  2. Suure
  3. Asteikon alkuarvo
  4. Mittarin tyyppi, tasa/vaihto -sähkö, tarkkuusluokka (%) ja asennusasento
  5. Liitäntä / sisääntuleva signaali

240°-asteikko

  1. Mahdollinen lisäteksti asteikossa
  2. Liitäntä / sisääntuleva signaali
  3. Mittarin tyyppi, tasa/vaihto -sähkö, tarkkuusluokka (%) ja asennusasento
  4. Asteikon loppuarvo
  5. Suure

Tärkeitä asioita tietää tilatessa

  • Kehyksen koko 48x48, 72x72, 96x96, 144x144 mm
  • Valaistu / ilman valoa
  • valko-musta / musta-keltainen - asteikko
  • Asteikon näyttämä (numeeriset arvot), mahdolliset värilliset viivat ja kaaret asteikossa
  • Sisääntuleva signaali
  • Mahdolliset lisätekstit asteikossa
  • Mittarin asennusasento
  • IP luokat: IP52 on standardi, IP54 Tropic proof, IP65 erillinen suojakansi



Yleisimmät mittarin tyyppisymbolit

Symboli Selitys Celsan - mittarityyppi Esim.
Kiertokäämittari PQ (ast.90°), PAQ (ast.240°) PQ48n, PQ72n, PQ 96n, jne.
Kiertokäämi tasasuuntaajalla PR (ast.90°), PAR (ast.240°)
Kiertorauta EQ (ast.90°)
Yhdistetty kiertorauta -bimetalli BOQ
Bimetalli BIQ

EQ (kiertorauta) ja PQ (kiertokäämi) –ominaisuuksia

  •
  •
  •
  •
  •
  •
  •
  •
  •
  • EQ –mittari (kiertorauta): Pääasiallinen käyttökohde on yleisesti vaihtojännite/-virta, joka tulee useissa tapauksissa mittarille suoraan tai virta-jännitemuuntajan kautta.
  • Asteikko on alkupäästä epälineaarinen.
  • Normi-A-mittarissa on tuplaylilyönti (2In).
  • Kiertorautamittarin oma tehonkulutus on selkeästi suurempi kuin Kiertokäämimittarin. Virtamittarin tehonkulutus 0,3-1VA, volttimittarin 1-5VA.
  • Mikäli EQ-mittaria käytetään tasavirralla saattaa esiintyä pientä remanenssia, (eli mittari saattaa jäädä hetkeksi näyttämään pientä mitta-arvoa, vaikka sisääntuleva jännite/virta olisi jo nollaantunut)
  • PQ –ja PAQ-mittari (kiertokäämi): Pääasiallisia käyttökohteita tasa -jännite/-virta mitattavat kohteet, jännitemittarit liitetään suoraan jännitteeseen, suuremmat virrat liitetään sivuvirtavastuksen (shuntin) kautta.
  • Mikäli vaihtojännite/-virralla halutaan saada lineaarinen asteikko, tulee käyttää kiertokäämimittaria tasasuuntaajalla.
  • Modifioimme CAD järjestelmällämme asiakkaiden toiven mukaiset asteikot. Sähköisesti muokkaamme mittarit omassa laboratoriossamme vastaamaan asiakkaidemme vaatimuksia, nopeasti ja laatutakuulla.
